详解关于小叶紫檀金星脱落的原因

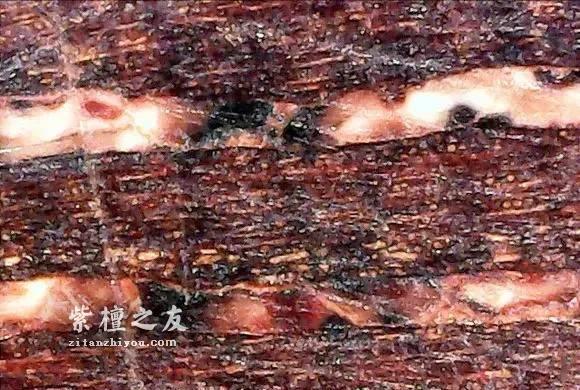

小叶紫檀金星有的会越玩（盘）越少。也有本来金星不多的料，打磨后金星增加了许多。究竟是什么原因导致的呢？ 示意图概略的描述了其中的因果关系

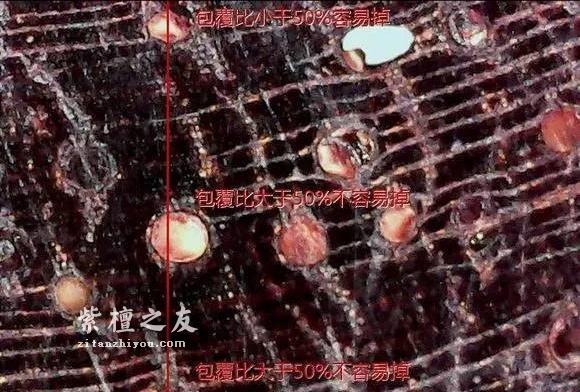

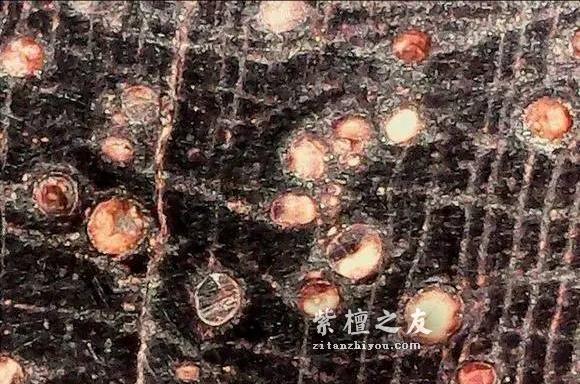

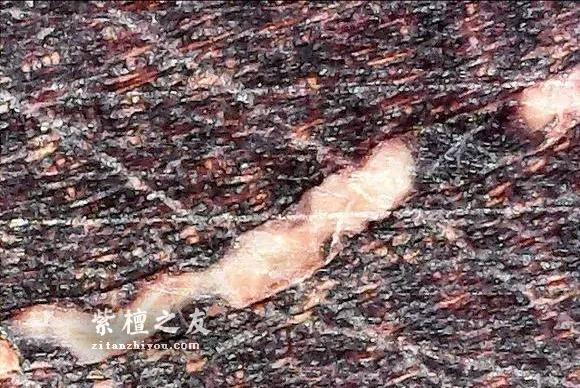

1、檀香紫檀是典型的散孔材，从横切面看是不同管径，不同形状，自由分布的的管孔群。 图一、图二是实拍的管孔分布图。 图三是纵切面位置图。 从图中不难看出，导管（棕线）剖开之后的剩余部分，即:能够对金星体构成包覆部分的占比起重要作用。包覆区占比大于50%的呆得牢，包覆区占比小于50%的容易掉。就像人手，是握得住握不住的区别。

提示：包覆比之说只是对理想的，导管平行剖开状态的逻辑分析。实物的导管剖开是一种随机的结果，一端包覆占比大一端占比小是普遍现象。但是总体包覆占比的大小仍然起决定作用。

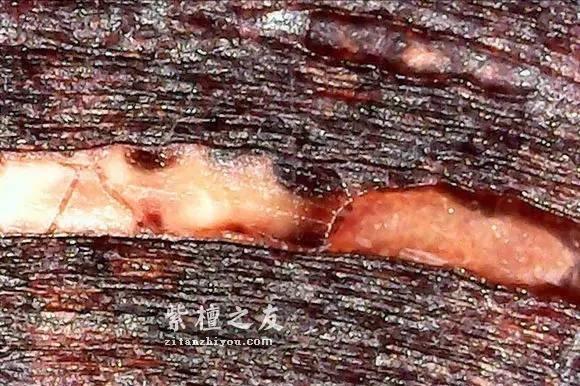

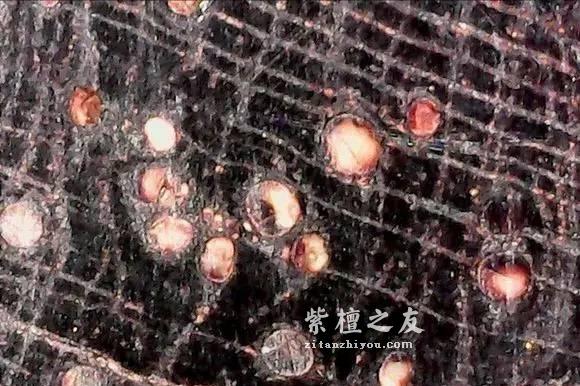

2、通过数张金星的高倍照片挨张观察和统计发现：星体和胶体碎裂者较多。它们的碎裂时间和碎裂原因目前并不清楚。推测为两点：1）材放性过程中的干缩行为对导管内的金星和树胶形成一定力度的挤压导致其碎裂。2）开料和后期加工过程中的震动和冲撞导致金星和树胶一定程度的碎裂。不管什么原因导致的金星体碎裂，有一点是毋庸质疑的，碎裂金星的脱落概率比完整金星的脱落概率高。第一点的推测似乎可以说明，”放性老“的材料中金星的脱落概率偏高，这与人们的印象相悖，但无法推翻。第二点的推测说明，加工的工艺环节的多少和金星的脱落概率成正比。

3、金星易不易掉还有新老料的比较和粗细星的比较。无论新、老料还是粗、细星，金星易不易掉的根本因素取决于导管对金星的包覆占比。在这个前提下其它比较才有意义。在相同的包覆占比条件下，（树龄长的）料较树龄短的料金星脱落概率低。这是因为混胶侵填体（金星）在导管里存在了更长的时间，彼此结合的更加紧密的结果。放龄老的则是另外一种情况。在相同条件下，细星比粗星脱落概率要低。注意，只是概率低，因为细星本身的脱落与否也遵循导管对星体包覆占比大小的规律。毫无疑问的是，导管对金星的包覆占比不能过半时，加上盘玩时候的用力过度等情况，金星是会有脱落现象。但不必慌张，这只是个例，且相对来说树龄又老金星又细的牢度会更好。
